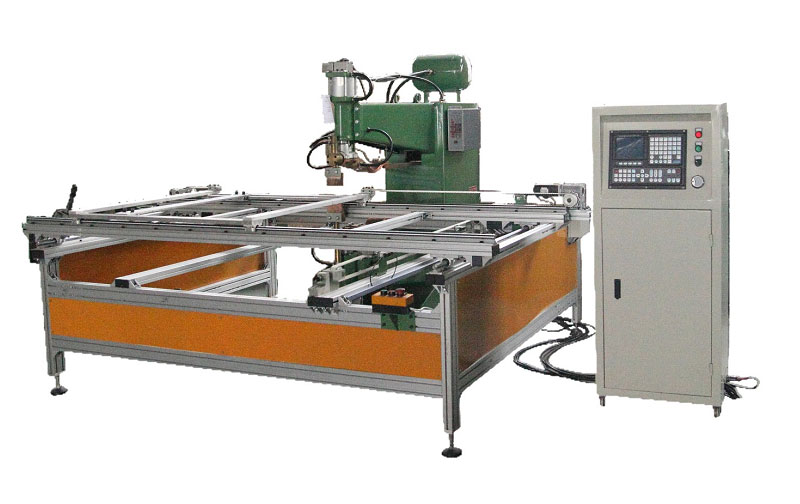

XY轴自动排焊机

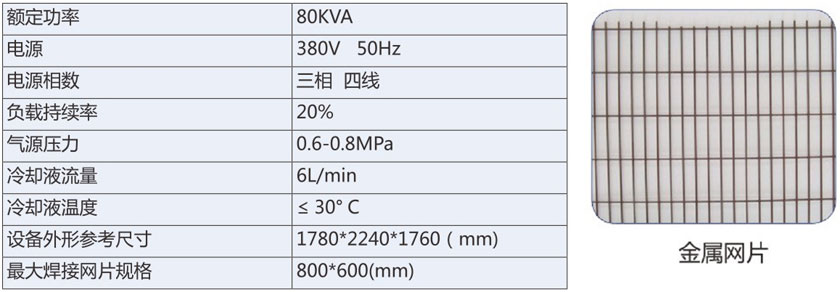

设计理念：以往普通排焊机是人工摆料手动焊接，对于焊接网状产品不仅增加劳动强度，且生产速度慢，焊接位置多不准确且不均匀。而该项目设计了XY轴双向交叉式的模具架，由两个步进电机、可编程控制器、双导轨行程分别带动两个模具架前后左右交替循环自动送料，自动焊接，可大大提高生产效率，机械自动焊接，保证焊点均匀牢固，外形美观。整个过程只需一人操作完成，又减少用工成本。 产品特点该设备上的XY轴模具架由伺服电机带动同步带传动，行走步长及速度由控制系统控制。当人工摆料完毕固定在模具架上，启动开关，由工控电脑控制，产品将随模具架X与Y轴方向交替行走，自动完成各个部位的焊点的焊接，待焊接完成后将自动回到原点，无需其他人员手动操作。与此同时，操作人员可以进行摆料准备下一次的焊接工作，不仅减少用工成本，且有效利用了焊接时间进行摆料，最大程度的提高工作效率。 主要技术参数 |
